動態流量平衡方案

定流量系統，即系統中的流量始終保持恒定，一般系統中不含動態連續調節控制的閥門，只存在開關控制閥或定流量三通控制。如定流量的并聯冷凍機組通過每臺冷凍機的冷凍水恒定，風機盤管采用開關控制的系統，末端采用三通控制的系統均屬于定流量系統。對于定流量系統，由于沒有連續調節流量的情況，通過的流量只存在最大流量或為零的情況，當系統中所有末端或支路都在最大流量工況運行時，不存在動態失調，只存在靜態失調；當某些支路或末端關閉，某些處于全開狀態的時候，還開著的末端或支路會(huì )存在過流。針對這種類型的水力失調，采用動態流量平衡方案能得到解決。

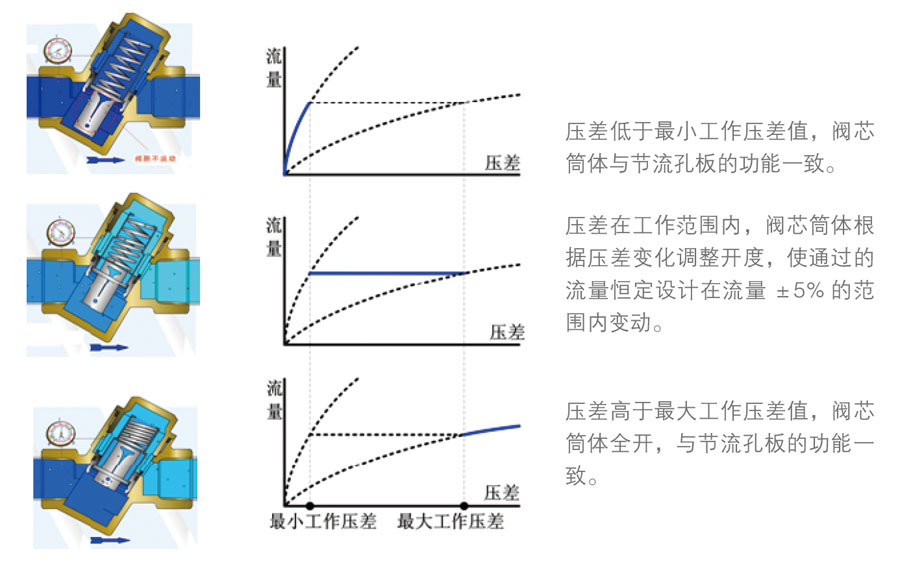

動態流量平衡閥工作原理如下圖所示：

根據其工作原理可知，只要閥門工作在其工作壓差范圍內，不管外界如何波動，通過動態流量平衡閥的流量始終保持在恒定的流量。

動態流量平衡閥常見應用方案：

應用于定頻泵控制的主機（冷水機組或鍋爐）入口處：在沒有設置動態流量平衡閥的情況下，即使主機與冷凍水泵一對一設置，流量也會(huì )因為冷凍機分步啟動而產生波動。而在冷凍機入口設置動態流量平衡閥，可以保證通過每臺主機的冷凍水/ 冷卻水流量恒定，能夠起到保護主機的作用，確保不會(huì )由于分步啟停導致某些主機冷凍水過流，引起水泵電機燒毀；也不會(huì )由于流量分配不均，導致某些主機流量過小，導致冷凍機頻繁報警。

應用于定流量系統的立管、支管或末端：對于三通定流量的風機盤管系統，當末端換熱設備使用時，控制端打開，旁通關閉；當末端不使用時，控制端關閉，旁通打開。不管哪種情況，對于整個三通支路來說，流量是恒定的，同樣對于輸配側來說，流量都是恒定的，因此該系統實際只是每個末端三通之間存在靜態水力失衡，只要確保每個末端三通支路都達到設計流量即可。因此可以采用動態流量平衡閥，也可采用靜態平衡閥。采用全面靜態平衡方案，需在立管、水平支管、每個末端三通支路設置靜態平衡閥，且要通過全面水力平衡調試實現全面水力平衡。而采用動態流量平衡閥是的解決方案，因為該閥是根據需求流量出廠設定好的，這樣省去了繁瑣的調試過程。

應用于二通開關控制的風機盤管系統：對于末端是兩通開關控制的風機盤管系統，盡管輸配側不是定流量系統，但對于每個末端設備，只存在全開和全關兩種狀態，因此只要確保末端電動二通閥全開時候，始終保持在設計流量即可。因此可以在每個末端設置動態流量平衡閥，實現運行效果。

該方案也可以用動態平衡電動二通閥替代動態流量平衡閥與電動二通閥。其工作原理等同于一個動態流量平衡閥與一個風機盤管電動閥的組合，通過動態流量平衡閥部分的恒流量作用維持流經設備的流量不變而不受壓差波動的影響，控制精度提供；同時，具有接受溫控器信號，實現開關控制功能。

采用動態平衡電動二通閥的優點：

1、具有開關控制功能；
2、恒定設計流量的作用，防止風機盤管末端之間的相互干擾；
3、安裝簡單，節約安裝空間；
4、不需調試，通過該法的流量出廠設定。
