1、簡介及應用

杠桿浮球式蒸汽疏水閥是利用凝結水與蒸汽的密度通過凝結水液位變化，使浮球升降帶動閥瓣的開啟或關閉，達到阻氣排水的目的。

廣泛安裝與化工單位中的各種高、中、低壓換熱設備，壓力范圍為≤10MPa，排液范圍為≤670t/h，是大排液工況的首選產品之一。

2、直觀圖

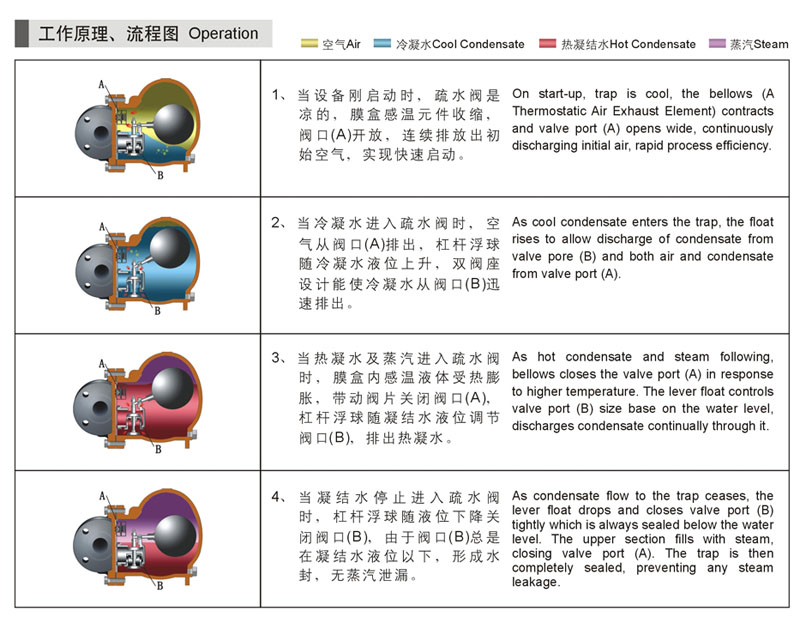

3、工作原理圖

4、零部件圖

序號	名稱	材料	序號	名稱	材料
1	閥蓋螺栓	碳鋼	2	閥蓋	碳鋼
3	閥座墊圈	石墨	4	閥座螺栓	不銹鋼
5	閥芯	不銹鋼	6	螺母	不銹鋼
7	下閥座	不銹鋼	8	排污墊圈	不銹鋼
9	排污螺塞	碳鋼	10	排污螺塞	碳鋼
11	螺栓	不銹鋼	12	杠桿	不銹鋼
13	連接桿	不銹鋼	14	杠桿連接桿	不銹鋼
15	閥芯連接桿	不銹鋼	16	螺母	不銹鋼
17	上閥座	不銹鋼	18	閥蓋墊圈	不銹鋼

5、故障診斷及處理方法

癥狀	原因	是否拆閥	診斷	處理
不排凝結水	進出口堵塞	否	雜質堵塞	清除
	過濾網堵塞	是	過濾器	清除
	浮球浮不起來	是	浮球內是否進水	更換浮球
	蒸汽汽鎖	是	排氣組件故障	更換排氣組件
噴放	閥座密合故障	是	閥座與閥芯有異物	清除
		是	閥蓋與閥座孔附近有腐蝕穿透	用對應材料補焊 不能補焊的更換新件
泄漏蒸汽	閥座部位泄漏	否	安裝方向是否正確	水平安裝
		是	閥座與閥芯密封不好	進行研磨
		是	閥座與閥芯有劃傷	研磨后仍泄漏蒸汽時，更換新件
		是	閥座螺栓松動	進行緊固
浮球破損	由水錘造成	是	工作壓力波動	檢查操作工況
			管道工藝存在問題	檢查配管情況
