微型電動球閥是我公司的小型電動閥門品種，其執行器和閥體的一體化設計，大地減小了外形體積，為在儀器儀表及小型設備上的使用提供了方便。其主要分類有黃銅微型電動球閥、不銹鋼微型電動球閥、立式三通微型電動球閥、臥式三通微型電動球閥、PVC微型電動球閥等。

微型電動球閥接線圖：

CR2-01(2線控制)

1、紅線接通正極,黑線接通負極,閥門關閉,到位后執行器內部自動斷電。

2、黑線接通正極,紅線接通負極,閥門打開,到位后執行器內部自動斷電。

注：電壓選配：DC5V/DC12V/DC24V

CR2-02(2線控制-斷電復位)

1、紅線、黑線接電源。

2、當開關閉合,閥門打開,到位后執行器內部自動斷電。

3、當開關斷開,閥門關閉,到位后執行器內部自動斷電。

注：電壓選配：AC/DC9-24V,AC/DC9-35V

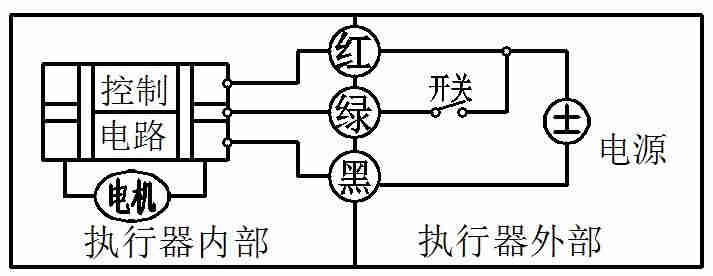

CR3-01(3線控制)

1、紅線、綠線接正極,黑線接負極。

2、開關與紅線接通,閥門打開,到位后執行器內部自動斷電。

3、開關與綠線接通,閥門關閉,到位后執行器內部自動斷電。

注：電壓選配：DC5V,DC12V,DC24V,AC/DC9-35V

CR03-02(3線控制)

1、紅線接正極,綠線與黑線接負極。

2、當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。

3、當綠線開關斷開,閥門關閉,到位后執行器內部自動斷電。

注：電壓選配有三種：DC7V-35V

CR3-03(3線控制)

1、紅線、綠線接正極,黑線接負極。

2、當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。

3、當綠線開關斷開,閥門閉合,到位后執行器內部自動斷電。

注：電壓選配：DC12V,DC24V,AC/DC9-35V

CR3-04(3線控制)

1、紅線、綠線接正極,黑線接負極。

2、開關與紅線接通,閥門關閉,到位后執行器內部自動斷電。

3、開關與綠色接通,閥門打開,到位后執行器內部自動斷電。

注：電壓選配：DC5V,DC12V,DC24V

CR4-01(4線控制)/p>

1、紅線、黑線接電源,綠線,黃線接開關。/p>

2、當開關閉合,閥門打開,到位后執行器內部自動斷電。/p>

3、當開關斷開,閥門關閉,到位執行器內部自動斷電。/p>

注：電壓選配：AC/DC110V-230V 控制線帶DC5V/DC24V電壓,在多臺電動閥并聯使用時,必須把顏色相同的控制線接在一起，否則電動閥不能工作。綠色、黃色線不能接電壓。/p>

CR5-01(5線控制,帶信號反饋)

1、紅線接通正極,黑線接通負極,閥門全關并保持。

2、黑線接通正極,紅線接通負極,閥門全開并保持。

3、綠線和白線接閥門全開信號線。

4、黃線和白線接閥門全關信號線。

注：電壓選配：DC5V/DC12V/DC24V

反饋帶載能力：1、最大電壓DC36V,AC220V，2最大電流為0.4A。

CR5-02(5線控制,帶反饋信號)

1、紅線、黑線接電源。

2、當開關閉合,閥門打開,到位后執行器內部自動斷電。

3、當開關斷開,閥門關閉,到位后執行器內部自動斷電。

4、綠線和白線接閥門全開信號線。

5、黃線和白線接閥門全關信號線。

注：電壓選配：AC/DC9-24V,AC/DC9-35V

反饋帶載能力：1、最大電壓DC36V,AC220V，2、最大電流為0.4A。

CR7-01(7線控制)

1、紅線接正極,綠線與黑線接負極。

2、當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。

3、當綠線開關斷開,閥門關閉,到位后執行器內部自動斷電。

4、藍線和灰線接閥門全開信號線。

5、黃線和白線接閥門全關信號線。

注：電壓選配DC7-35V,DC5V,DC12V,DC24V

反饋帶載能力：1、最大電壓DC36V,AC220V 2、最大電流為0.4A

CR7-02(7線控制)

1、紅線、綠線接正極,黑線接負極。

2、開關與紅線接通,閥門打開,閥門全開到位后執行器內部自動斷電。

3、開關與綠色接通,閥門關閉,閥門全關到位后執行器內部自動斷電。

4、藍線和灰線接閥門全開信號線。

5、黃線和白線接閥門全關信號線。

電壓選配：DC5V,DC12V,DC24V,AC/DC9-35V

反饋帶載能力：1、最大電壓DC36V,AC220V、2最大電流為0.4A

CR7-03(7線控制)

1、紅線、綠線接正極,與黑線接負極。

2、當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。

3、當綠線開關斷開,閥門閉合,到位后執行器內部自動斷電。

4、藍線和灰線接閥門全開信號線。

5、黃線和白線接閥門全關信號線。

電壓選配：DC12V,DC24V,AC/DC9-35V
